BYD Battery-Box HVB: Daten, Wechselrichter und Installation
Die HVB ist der neue Großspeicher von BYD mit kobaltfreien Blade-Zellen: 2,97-kWh-Module mit nur 27,3 kg, 5,94 bis 29,69 kWh pro Turm, bis zu 89 kWh mit drei Türmen und 15 Jahre Garantie. Hier finden Sie alle Datenblattwerte, freigegebene Wechselrichter und die Schritte zur Inbetriebnahme.
Auf einen Blick
|
Inhalt |
Was ist die BYD HVB?

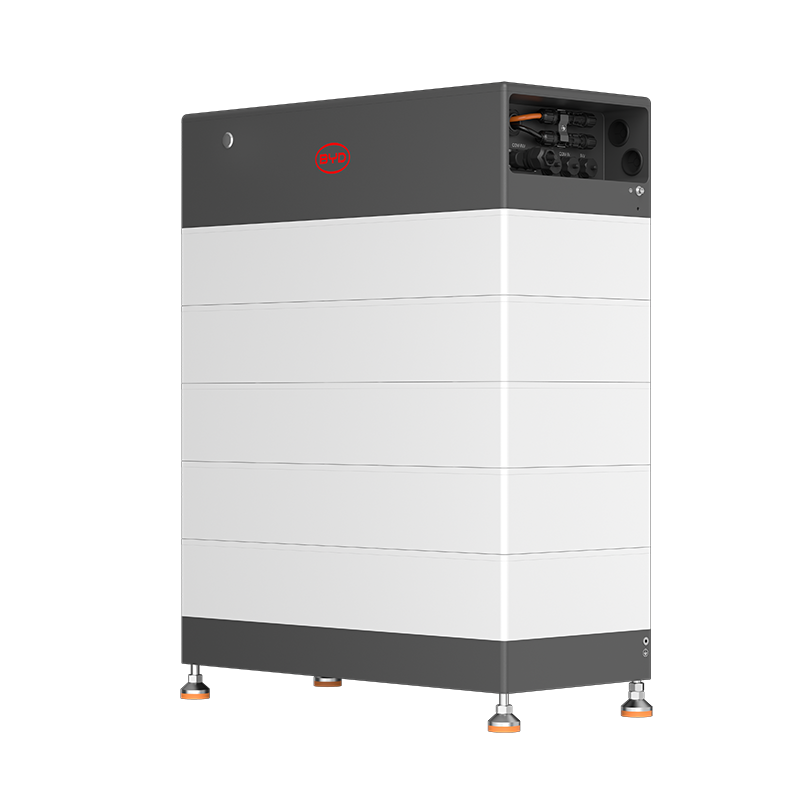

Die Battery-Box HVB ist ein modularer Hochvolt-Batteriespeicher von BYD mit kobaltfreien Lithium-Eisenphosphat-Zellen (LFP) in Blade-Bauform. Ein Turm besteht aus BCU (Batteriesteuerung), Sockel und zwei bis zehn Batteriemodulen mit je 2,97 kWh und 51,2 V. Mit bis zu 29,69 kWh pro Turm und 89,07 kWh mit drei Türmen deckt die HVB auch große Einfamilienhäuser und kleine Gewerbeanlagen ab.
Die Module wiegen nur 27,3 kg und haben Tragegriffe – eine Person kann sie stapeln. Gegenüber HVS+ und HVM+ arbeitet die HVB in einem größeren Temperaturbereich (ab −20 °C), baut bei gleicher Kapazität niedriger und hat 15 statt 10 Jahre Garantie. Wie die Plus-Serien nutzt sie die neue BCU mit automatischem Ladezustandsausgleich, Ferndiagnose, OTA-Updates und die BYD Energy App.
Technische Daten der BYD HVB
| Module | Nutzbare Energie | Nennspannung | Betriebsspannung | Höhe | Gewicht |
|---|---|---|---|---|---|
| 2 | 5,94 kWh | 102,4 V | 80–115,2 V | 479 mm | 68,7 kg |
| 3 | 8,91 kWh | 153,6 V | 120–172,8 V | 585 mm | 96,0 kg |
| 4 | 11,88 kWh | 204,8 V | 160–230,4 V | 691 mm | 123,3 kg |
| 5 | 14,85 kWh | 256 V | 200–288 V | 797 mm | 150,6 kg |
| 6 | 17,82 kWh | 307,2 V | 240–345,6 V | 903 mm | 177,9 kg |
| 7 | 20,79 kWh | 358,4 V | 280–403,2 V | 1.009 mm | 205,2 kg |
| 8 | 23,76 kWh | 409,6 V | 320–460,8 V | 1.115 mm | 232,5 kg |
| 9 | 26,72 kWh | 460,8 V | 360–518,4 V | 1.221 mm | 259,8 kg |
| 10 | 29,69 kWh | 512 V | 400–576 V | 1.327 mm | 287,1 kg |
Breite und Tiefe sind bei allen Größen gleich: 610 × 282 mm. Im Handel heißen die Größen nach ihrer Kapazität, z. B. HVB 5.9 (2 Module) bis HVB 29.6 (10 Module). Nutzbare DC-Energie bei 100 % Entladetiefe, 0,2 C und 25 °C; die nutzbare Systemenergie kann je nach Wechselrichter abweichen.
| Allgemeine Daten | HVB |
|---|---|
| Batteriemodul | 2,97 kWh, 51,2 V, 27,3 kg |
| Max. Ausgangsstrom | 50 A dauerhaft, 98 A für 15 s |
| Maximale Kapazität | 89,07 kWh (3 × HVB 29.6 parallel) |
| Zelltechnologie | Lithium-Eisenphosphat (LFP), kobaltfrei, Blade-Zellen |
| Wirkungsgrad (Round Trip) | ≥ 96 % |
| Betriebstemperatur | −20 bis +50 °C (Leistungsreduzierung zwischen −20 und 0 °C) |
| Schutzart / Aufstellung | IP55, Bodenaufstellung |
| Kommunikation | CAN / RS485 |
| Anwendungen | Netzparallel, netzparallel mit Notstrom, Inselnetz |
| Zertifikate | VDE 2510-50, IEC 62619, CEC, CE, UKCA, UN38.3 |
| Garantie | 15 Jahre (laut BYD Limited Warranty Letter) |
Welche Wechselrichter sind mit der BYD HVB kompatibel?
Für die HVB ist die Liste freigegebener Wechselrichter derzeit kürzer als bei HVS+ und HVM+. Achten Sie auf die Mindestgröße:
| Hersteller | Wechselrichter | Freigegebene Größen |
|---|---|---|
| KOSTAL | PLENTICORE plus (G2), PLENTICORE BI (G2), PLENTICORE G3, PLENTICORE MP G3 | 3 bis 10 Module (HVB 8.9 bis 29.6) |
| Fronius | Verto Plus | 4 bis 10 Module (HVB 11.8 bis 29.6) |
| GoodWe, Solis | – | für HVB derzeit nicht gelistet |
Stand Oktober 2026, ohne Gewähr: Grundlage sind die BYD-Kompatibilitätsliste HVB/HVM+/HVS+ (V1.1) und die Fronius-Liste kompatibler Speicher. Fronius gibt die HVB nur für den Verto Plus frei, nicht für GEN24; drei parallele Türme (HVB 23.7, 26.7, 29.6) setzen Wechselrichter-Firmware 1.40 voraus. Die zwei-Modul-Variante HVB 5.9 ist in beiden Listen nicht aufgeführt. Prüfen Sie vor jeder Planung die aktuelle Liste und die dort genannte Mindest-Firmware.
BYD HVB erweitern und parallel schalten
Jederzeit erweiterbarLaut BYD lassen sich Module später nachrüsten, unabhängig vom aktuellen Ladezustand („Extend anytime at any SOC“). Die BCU gleicht den Ladezustand der Module automatisch an. |
Bis zu 3 Türme parallelParallel geschaltete Türme müssen dieselbe Anzahl Module haben. Ob und ab welcher Firmware der Wechselrichter den Parallelbetrieb unterstützt, steht in der Kompatibilitätsliste. |
Keine MischsystemeHVB lässt sich nicht mit HVM+ oder HVS+ parallel schalten, HVM+ nicht mit HVS+. Planen Sie deshalb von Anfang an mit einer Serie. |
Aktuelle FirmwareBYD schreibt vor, immer die neueste Firmware auf der Battery-Box zu installieren. Updates laufen über die BYD Energy App und auch aus der Ferne (OTA). |
Installation und Inbetriebnahme der HVB
|
1 |
Turm aufstellenDie Battery-Box steht auf dem Boden; Base, Module und BCU werden übereinander gestapelt und über die patentierte interne Steckverbindung verbunden. Ein HVB-Modul wiegt nur 27,3 kg und hat Tragegriffe – das Stapeln schafft eine Person allein. |
|
2 |
BCU anschließenDC-Leitungen zum Wechselrichter, Kommunikation per CAN oder RS485. Für die Kabelschuhe empfiehlt BYD eine hydraulische Crimpzange mit Sechskant-Einsätzen für 6 mm² und 10 mm². |
|
3 |
Mit der BYD Energy App in Betrieb nehmenDie App verbindet sich vor Ort per Bluetooth mit der Batterie, die Cloud-Anbindung läuft über WLAN oder LAN. Das dafür nötige BYD Smart WiFi/LAN-Modul liegt laut BYD dem BCU-Paket bei. Spielen Sie bei der Inbetriebnahme die aktuelle Firmware auf und prüfen Sie, dass die Batterie online bleibt. |
|
4 |
Installateur freigeben lassenDie App kennt die Rollen Besitzer und Installateur. Damit Sie die Anlage aus der Ferne überwachen und warten können, muss der Besitzer sich registrieren und Sie im Bereich „Autorisierungsmanagement“ freigeben. |
BYD empfiehlt, mit den aktuellen Online-Kurzanleitungen und Installationsvideos zu arbeiten statt mit der gedruckten Anleitung, die veraltet sein kann.
BYD HVS+, HVM+ oder HVB: welcher Speicher passt?
Die HVB ist die richtige Wahl für große Speicher bis knapp 30 kWh pro Turm, für Aufstellorte mit Frost und wenn eine lange Garantie zählt. Für kompakte Speicher genügen HVS+ oder HVM+, die zudem an mehr Wechselrichtern freigegeben sind. Entscheidend ist immer die Freigabe des jeweiligen Wechselrichters.
| HVS+ | HVM+ | HVB | |
|---|---|---|---|
| Modulkapazität | 2,56 kWh | 2,76 kWh | 2,97 kWh |
| Modulspannung (nominal) | 102,4 V | 51,2 V | 51,2 V |
| Module pro Turm | 2–5 | 3–8 | 2–10 |
| Nutzbare Energie pro Turm | 5,12–12,8 kWh | 8,28–22,08 kWh | 5,94–29,69 kWh |
| Maximal (3 Türme parallel) | 38,4 kWh | 66,2 kWh | 89,07 kWh |
| Dauerstrom / Spitze (15 s) | 25 A / 55 A | 50 A / 80 A | 50 A / 98 A |
| Betriebstemperatur | −10 bis +50 °C | −10 bis +50 °C | −20 bis +50 °C |
| Gewicht pro Modul | 38,5 kg | 41,4 kg | 27,3 kg |
| Garantie | 10 Jahre | 10 Jahre | 15 Jahre |
Alle Werte laut BYD-Datenblättern, nutzbare DC-Energie bei 100 % Entladetiefe, 0,2 C und 25 °C. Ausführliche Seiten: BYD HVS+ und BYD HVM+. Die Markteinführung der neuen Serie haben wir in unseren News vorgestellt.
BYD-Speicher bei EWS
Die BYD Battery-Box HVB, HVS+ und HVM+ erhalten Sie als EWS-Partner im QuickShop. Unsere Fachberatung hilft bei Auslegung, Wechselrichter-Kombination und Inbetriebnahme.
Häufige Fragen zur BYD HVB
Was ist die BYD HVB?
Die BYD Battery-Box HVB ist ein modularer Hochvolt-Batteriespeicher mit kobaltfreien LFP-Blade-Zellen. Ein Turm besteht aus BCU, Sockel und zwei bis zehn Modulen mit je 2,97 kWh. Das ergibt 5,94 bis 29,69 kWh pro Turm und bis zu 89,07 kWh mit drei Türmen.
Was ist der Unterschied zwischen BYD HVB und HVM+?
Beide arbeiten mit 51,2-V-Modulen und 50 A Dauerstrom. Die HVB hat aber mehr Kapazität pro Modul (2,97 statt 2,76 kWh), bis zu 10 statt 8 Module pro Turm, leichtere Module (27,3 statt 41,4 kg), einen Betriebsbereich ab −20 °C und 15 statt 10 Jahre Garantie. Die HVM+ ist dafür an mehr Wechselrichtern freigegeben.
Welche Größen gibt es bei der BYD HVB?
Pro Turm sind 2 bis 10 Module möglich, also von HVB 5.9 (5,94 kWh) bis HVB 29.6 (29,69 kWh) in Schritten von 2,97 kWh.
Welche Wechselrichter sind mit der BYD HVB kompatibel?
Laut BYD-Kompatibilitätsliste V1.1 und Fronius (Stand Oktober 2026) KOSTAL PLENTICORE plus G2, PLENTICORE BI G2, PLENTICORE G3 und MP G3 mit 3 bis 10 Modulen sowie Fronius Verto Plus mit 4 bis 10 Modulen. GoodWe und Solis sind für die HVB derzeit nicht gelistet. Maßgeblich ist immer die aktuelle Liste.
Ist die BYD HVB mit dem Fronius GEN24 kompatibel?
Nein, laut Fronius-Liste (Stand Oktober 2026) nicht. Fronius gibt die HVB nur für den Verto Plus frei, ab HVB 11.8. Für den GEN24 kommen HVS+ oder HVM+ in Frage.
Was sind Blade-Zellen?
Blade-Zellen sind lange, flache Lithium-Eisenphosphat-Zellen von BYD. Die HVB nutzt diese kobaltfreie Zelltechnik.
Wie viele HVB-Türme kann man parallel schalten?
Bis zu drei Türme mit jeweils gleicher Modulanzahl. Mit drei HVB 29.6 kommen Sie auf maximal 89,07 kWh. An Fronius Verto Plus setzt der Parallelbetrieb großer HVB-Türme Wechselrichter-Firmware 1.40 voraus.
Kann man die BYD HVB später erweitern?
Ja. Laut BYD lassen sich Module jederzeit und bei jedem Ladezustand nachrüsten, bis maximal zehn Module pro Turm. Die BCU gleicht den Ladezustand automatisch an. Eine Kombination mit HVS+ oder HVM+ ist nicht möglich.
Wie schwer ist die BYD HVB?
Ein HVB-Modul wiegt 27,3 kg und lässt sich dank Tragegriffen von einer Person montieren. Ein kompletter Turm wiegt zwischen 68,7 kg (2 Module) und 287,1 kg (10 Module).
Welche App braucht man für die BYD HVB?
Die BYD Energy App für iOS und Android. Sie dient zur Inbetriebnahme, für Firmware-Updates, Wartung und Monitoring. Vor Ort verbindet sie sich per Bluetooth, für die Cloud braucht die Batterie WLAN oder LAN über das BYD Smart WiFi/LAN-Modul.
Wie lange ist die Garantie auf die BYD HVB?
BYD gibt 15 Jahre Garantie. Die genauen Bedingungen stehen im Limited Warranty Letter von BYD.
Technische Daten und Freigaben können sich ändern; maßgeblich sind die aktuellen Datenblätter und Kompatibilitätslisten von BYD und den Wechselrichterherstellern.
