BYD Battery-Box HVM+: Daten, Wechselrichter und Installation
Die HVM+ ist der leistungsstarke Allrounder der neuen BYD-Generation: 2,76-kWh-Module mit 51,2 V, 8,28 bis 22,08 kWh pro Turm, 50 A Dauerstrom und bis zu 66,2 kWh mit drei Türmen. Hier finden Sie alle Datenblattwerte, freigegebene Wechselrichter und die Schritte zur Inbetriebnahme.
Auf einen Blick
|
Inhalt |
Was ist die BYD HVM+?

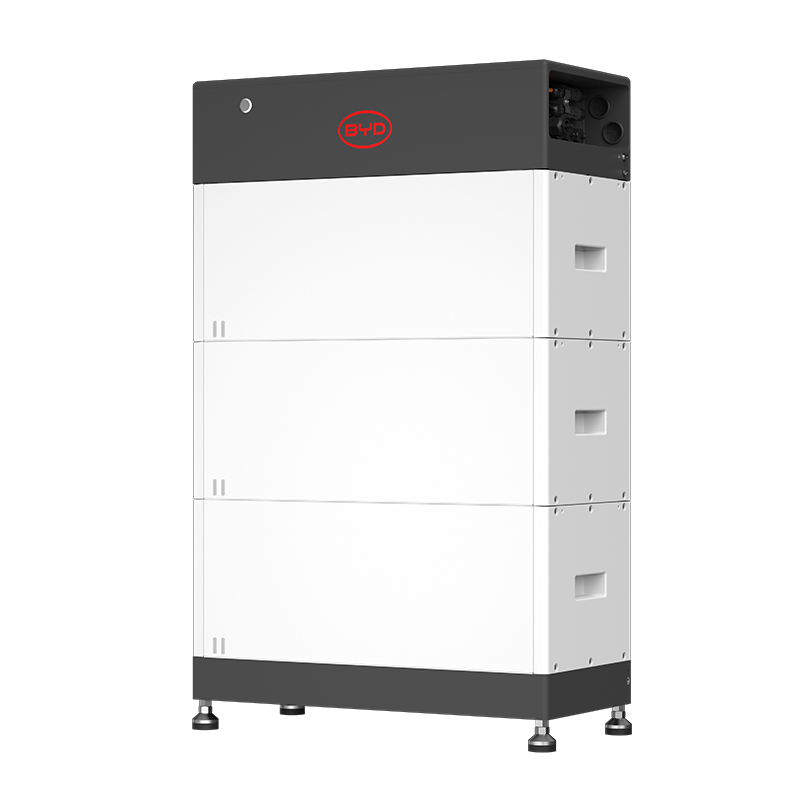

Die Battery-Box HVM+ ist ein modularer Hochvolt-Batteriespeicher von BYD mit Lithium-Eisenphosphat-Zellen (LFP). Ein Turm besteht aus BCU (Batteriesteuerung), Sockel und drei bis acht Batteriemodulen. Die Module arbeiten mit 51,2 V; die Systemspannung steigt mit jedem Modul. Mit 50 A Dauerstrom eignet sich die HVM+ für größere Speicher und Wechselrichter, die hohe Batterieströme nutzen.
Zusammen mit der HVS+ und der HVB bildet die HVM+ die neue Speichergeneration von BYD. Gegenüber der bisherigen Battery-Box Premium HVM kommen eine neue BCU mit automatischem Ladezustandsausgleich, Ferndiagnose, Updates aus der Ferne (OTA) und die Inbetriebnahme über die BYD Energy App hinzu.
Technische Daten der BYD HVM+
| Modell | Module | Nutzbare Energie | Nennspannung | Betriebsspannung | Höhe | Gewicht |
|---|---|---|---|---|---|---|
| HVM+ 8.3 | 3 | 8,28 kWh | 153,6 V | 120–172,8 V | 987 mm | 138,3 kg |
| HVM+ 11.0 | 4 | 11,04 kWh | 204,8 V | 160–230,4 V | 1.227 mm | 179,7 kg |
| HVM+ 13.8 | 5 | 13,80 kWh | 256 V | 200–288 V | 1.467 mm | 221,1 kg |
| HVM+ 16.6 | 6 | 16,56 kWh | 307,2 V | 240–345,6 V | 1.707 mm | 262,5 kg |
| HVM+ 19.3 | 7 | 19,32 kWh | 358,4 V | 280–403,2 V | 1.947 mm | 303,9 kg |
| HVM+ 22.1 | 8 | 22,08 kWh | 409,6 V | 320–460,8 V | 2.187 mm | 345,3 kg |
Breite und Tiefe sind bei allen Größen gleich: 610 × 282 mm. Nutzbare DC-Energie bei 100 % Entladetiefe, 0,2 C und 25 °C; die nutzbare Systemenergie kann je nach Wechselrichter abweichen.
| Allgemeine Daten | HVM+ |
|---|---|
| Batteriemodul | 2,76 kWh, 51,2 V, 41,4 kg |
| Max. Ausgangsstrom | 50 A dauerhaft, 80 A für 15 s |
| Maximale Kapazität | 66,2 kWh (3 × HVM+ 22.1 parallel) |
| Zelltechnologie | Lithium-Eisenphosphat (LFP) |
| Wirkungsgrad (Round Trip) | ≥ 95 % |
| Betriebstemperatur | −10 bis +50 °C (Leistungsreduzierung zwischen −10 und +5 °C) |
| Schutzart / Aufstellung | IP55, innen und außen, Bodenaufstellung |
| Kommunikation | CAN / RS485 |
| Anwendungen | Netzparallel, netzparallel mit Notstrom, Inselnetz |
| Zertifikate | VDE 2510-50, IEC 62619, CE, UKCA, UN38.3 |
| Garantie | 10 Jahre (laut BYD Limited Warranty Letter HVM+) |
Welche Wechselrichter sind mit der BYD HVM+ kompatibel?
Die HVM+ funktioniert nur an Wechselrichtern, die BYD bzw. der Wechselrichterhersteller freigegeben hat. Achten Sie auf die Mindestgröße – an Fronius und GoodWe ist die kleinste HVM+ 8.3 nicht freigegeben:
| Hersteller | Wechselrichter | Freigegebene Größen |
|---|---|---|
| KOSTAL | PLENTICORE plus (G2), PLENTICORE BI (G2), PLENTICORE G3, PLENTICORE MP G3 | HVM+ 8.3 bis 22.1 |
| Fronius | Symo GEN24 Plus, Verto Plus | HVM+ 11.0 bis 22.1 |
| Fronius | Primo GEN24 Plus | HVM+ 11.0 bis 19.3 |
| GoodWe | ET G2 | HVM+ 11.0 bis 22.1 |
| Solis | S6-EH3P-Serien (dreiphasige Hybridwechselrichter) | HVM+ 8.3 bis 22.1 |
Stand Oktober 2026, ohne Gewähr: Grundlage sind die BYD-Kompatibilitätsliste HVB/HVM+/HVS+ (V1.1) und die Fronius-Liste kompatibler Speicher. Drei parallele HVM+ 22.1 unterstützt Fronius ab Wechselrichter-Firmware 1.40; die Freigabe gilt abhängig von länderspezifischer Zertifizierung und Verfügbarkeit. Prüfen Sie vor jeder Planung die aktuelle Liste und die dort genannte Mindest-Firmware.
BYD HVM+ erweitern und parallel schalten
Jederzeit erweiterbarLaut BYD lassen sich Module später nachrüsten, unabhängig vom aktuellen Ladezustand („Extend anytime at any SOC“). Die BCU gleicht den Ladezustand der Module automatisch an. |
Bis zu 3 Türme parallelParallel geschaltete Türme müssen dieselbe Anzahl Module haben. Ob und ab welcher Firmware der Wechselrichter den Parallelbetrieb unterstützt, steht in der Kompatibilitätsliste. |
Keine MischsystemeHVB lässt sich nicht mit HVM+ oder HVS+ parallel schalten, HVM+ nicht mit HVS+. Planen Sie deshalb von Anfang an mit einer Serie. |
Aktuelle FirmwareBYD schreibt vor, immer die neueste Firmware auf der Battery-Box zu installieren. Updates laufen über die BYD Energy App und auch aus der Ferne (OTA). |
Installation und Inbetriebnahme der HVM+
|
1 |
Turm aufstellenDie Battery-Box steht auf dem Boden; Base, Module und BCU werden übereinander gestapelt und über die patentierte interne Steckverbindung verbunden. Ein HVM+-Modul wiegt 41,4 kg – planen Sie für das Stapeln zwei Personen ein. Die HVM+ 22.1 ist 2.187 mm hoch; prüfen Sie die Raumhöhe am Aufstellort. |
|
2 |
BCU anschließenDC-Leitungen zum Wechselrichter, Kommunikation per CAN oder RS485. Für die Kabelschuhe empfiehlt BYD eine hydraulische Crimpzange mit Sechskant-Einsätzen für 6 mm² und 10 mm². |
|
3 |
Mit der BYD Energy App in Betrieb nehmenDie App verbindet sich vor Ort per Bluetooth mit der Batterie, die Cloud-Anbindung läuft über WLAN oder LAN. Das dafür nötige BYD Smart WiFi/LAN-Modul liegt laut BYD dem BCU-Paket bei. Spielen Sie bei der Inbetriebnahme die aktuelle Firmware auf und prüfen Sie, dass die Batterie online bleibt. |
|
4 |
Installateur freigeben lassenDie App kennt die Rollen Besitzer und Installateur. Damit Sie die Anlage aus der Ferne überwachen und warten können, muss der Besitzer sich registrieren und Sie im Bereich „Autorisierungsmanagement“ freigeben. |
BYD empfiehlt, mit den aktuellen Online-Kurzanleitungen und Installationsvideos zu arbeiten statt mit der gedruckten Anleitung, die veraltet sein kann.
BYD HVS+, HVM+ oder HVB: welcher Speicher passt?
Die HVM+ ist die richtige Wahl für mittlere bis große Speicher bis 22,08 kWh pro Turm und für Wechselrichter, die hohe Batterieströme nutzen. Für kleinere Speicher mit hoher Spannung genügt oft die HVS+; die HVB bietet die größte Kapazität, leichtere Module und 15 Jahre Garantie. Entscheidend ist immer die Freigabe des jeweiligen Wechselrichters.
| HVS+ | HVM+ | HVB | |
|---|---|---|---|
| Modulkapazität | 2,56 kWh | 2,76 kWh | 2,97 kWh |
| Modulspannung (nominal) | 102,4 V | 51,2 V | 51,2 V |
| Module pro Turm | 2–5 | 3–8 | 2–10 |
| Nutzbare Energie pro Turm | 5,12–12,8 kWh | 8,28–22,08 kWh | 5,94–29,69 kWh |
| Maximal (3 Türme parallel) | 38,4 kWh | 66,2 kWh | 89,07 kWh |
| Dauerstrom / Spitze (15 s) | 25 A / 55 A | 50 A / 80 A | 50 A / 98 A |
| Betriebstemperatur | −10 bis +50 °C | −10 bis +50 °C | −20 bis +50 °C |
| Gewicht pro Modul | 38,5 kg | 41,4 kg | 27,3 kg |
| Garantie | 10 Jahre | 10 Jahre | 15 Jahre |
Alle Werte laut BYD-Datenblättern, nutzbare DC-Energie bei 100 % Entladetiefe, 0,2 C und 25 °C. Ausführliche Seiten: BYD HVS+ und BYD HVB. Die Markteinführung der neuen Serie haben wir in unseren News vorgestellt.
BYD-Speicher bei EWS
Die BYD Battery-Box HVM+, HVS+ und HVB erhalten Sie als EWS-Partner im QuickShop. Unsere Fachberatung hilft bei Auslegung, Wechselrichter-Kombination und Inbetriebnahme.
Häufige Fragen zur BYD HVM+
Was ist die BYD HVM+?
Die BYD Battery-Box HVM+ ist ein modularer Hochvolt-Batteriespeicher mit LFP-Zellen. Ein Turm besteht aus BCU, Sockel und drei bis acht Modulen mit je 2,76 kWh und 51,2 V. Das ergibt 8,28 bis 22,08 kWh nutzbare Energie pro Turm.
Was ist der Unterschied zwischen BYD HVM+ und HVS+?
Ein HVM+-Modul hat 2,76 kWh und 51,2 V, ein HVS+-Modul 2,56 kWh und 102,4 V. Die HVM+ braucht deshalb mehr Module für dieselbe Spannung, liefert aber 50 A statt 25 A Dauerstrom und kommt auf bis zu 22,08 kWh pro Turm statt 12,8 kWh. Welche Serie passt, hängt vor allem vom Batterieeingang und der Freigabe des Wechselrichters ab.
Welche Größen gibt es bei der BYD HVM+?
Es gibt sechs Größen pro Turm: HVM+ 8.3 (3 Module), 11.0 (4 Module), 13.8 (5 Module), 16.6 (6 Module), 19.3 (7 Module) und 22.1 (8 Module) – also 8,28 bis 22,08 kWh.
Welche Wechselrichter sind mit der BYD HVM+ kompatibel?
Laut BYD-Kompatibilitätsliste V1.1 und Fronius (Stand Oktober 2026) unter anderem KOSTAL PLENTICORE plus G2, PLENTICORE BI G2, PLENTICORE G3 und MP G3, GoodWe ET G2 (ab 4 Modulen), die Solis-Serien S6-EH3P sowie Fronius Symo GEN24 Plus, Primo GEN24 Plus und Verto Plus. Maßgeblich ist immer die aktuelle Liste.
Ist die BYD HVM+ mit dem Fronius GEN24 kompatibel?
Ja, ab der HVM+ 11.0. Am Symo GEN24 Plus sind HVM+ 11.0 bis 22.1 freigegeben, am Primo GEN24 Plus HVM+ 11.0 bis 19.3. Die HVM+ 8.3 steht nicht in der Fronius-Liste. Drei parallele HVM+ 22.1 setzen Wechselrichter-Firmware 1.40 oder neuer voraus.
Wie viele HVM+-Türme kann man parallel schalten?
Bis zu drei Türme mit jeweils gleicher Modulanzahl. Mit drei HVM+ 22.1 kommen Sie auf maximal 66,2 kWh.
Kann man die BYD HVM+ später erweitern?
Ja. Laut BYD lassen sich Module jederzeit und bei jedem Ladezustand nachrüsten, bis maximal acht Module pro Turm. Die BCU gleicht den Ladezustand automatisch an. Prüfen Sie vorher, ob die neue Größe für den Wechselrichter freigegeben ist.
Wie schwer ist die BYD HVM+?
Ein HVM+-Modul wiegt 41,4 kg. Ein kompletter Turm wiegt je nach Größe zwischen 138,3 kg (HVM+ 8.3) und 345,3 kg (HVM+ 22.1).
Welche App braucht man für die BYD HVM+?
Die BYD Energy App für iOS und Android. Sie dient zur Inbetriebnahme, für Firmware-Updates, Wartung und Monitoring. Vor Ort verbindet sie sich per Bluetooth, für die Cloud braucht die Batterie WLAN oder LAN über das BYD Smart WiFi/LAN-Modul.
Darf die BYD HVM+ im Freien aufgestellt werden?
Ja, die HVM+ hat Schutzart IP55 und ist laut Datenblatt für innen und außen geeignet. Der Betriebsbereich liegt bei −10 bis +50 °C; zwischen −10 und +5 °C reduziert die Batterie ihre Leistung.
Wie lange ist die Garantie auf die BYD HVM+?
BYD gibt 10 Jahre Garantie. Die genauen Bedingungen stehen im Limited Warranty Letter der HVM+.
Technische Daten und Freigaben können sich ändern; maßgeblich sind die aktuellen Datenblätter und Kompatibilitätslisten von BYD und den Wechselrichterherstellern.
