BYD Battery-Box HVS+: Daten, Wechselrichter und Installation
Die HVS+ ist der kompakte Hochvoltspeicher der neuen BYD-Generation: 2,56-kWh-Module mit 102,4 V, 5,12 bis 12,8 kWh pro Turm und bis zu 38,4 kWh mit drei Türmen. Hier finden Sie alle Datenblattwerte, freigegebene Wechselrichter und die Schritte zur Inbetriebnahme.
Auf einen Blick
|
Inhalt |
Was ist die BYD HVS+?

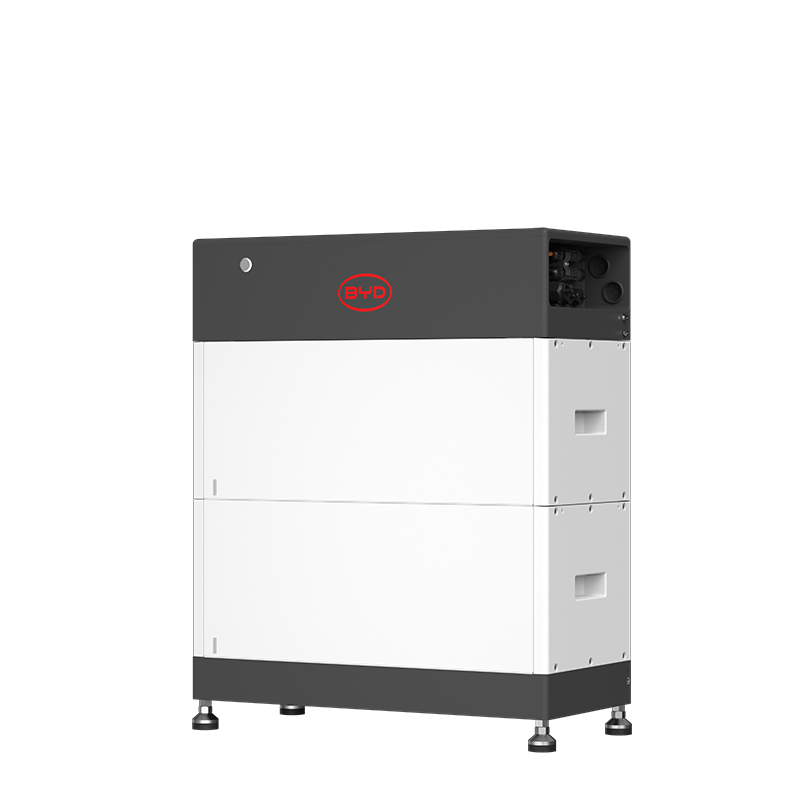

Die Battery-Box HVS+ ist ein modularer Hochvolt-Batteriespeicher von BYD mit Lithium-Eisenphosphat-Zellen (LFP). Ein Turm besteht aus einer BCU (Batteriesteuerung) mit Sockel und zwei bis fünf Batteriemodulen. Weil jedes Modul bereits 102,4 V liefert, erreicht die HVS+ schon mit wenigen Modulen eine hohe Systemspannung – ideal für kleinere bis mittlere Speichergrößen an Hybridwechselrichtern mit Hochvolt-Batterieeingang.
Zusammen mit der HVM+ und der HVB bildet die HVS+ die neue Speichergeneration von BYD. Gegenüber der bisherigen Battery-Box Premium HVS kommen eine neue BCU mit automatischem Ladezustandsausgleich, Ferndiagnose, Updates aus der Ferne (OTA) und die Inbetriebnahme über die BYD Energy App hinzu.
Technische Daten der BYD HVS+
| Modell | Module | Nutzbare Energie | Nennspannung | Betriebsspannung | Höhe | Gewicht |
|---|---|---|---|---|---|---|
| HVS+ 5.1 | 2 | 5,12 kWh | 204,8 V | 160–230,4 V | 747 mm | 91,6 kg |
| HVS+ 7.7 | 3 | 7,68 kWh | 307,2 V | 240–345,6 V | 987 mm | 130,1 kg |
| HVS+ 10.2 | 4 | 10,24 kWh | 409,6 V | 320–460,8 V | 1.227 mm | 168,6 kg |
| HVS+ 12.8 | 5 | 12,8 kWh | 512 V | 400–576 V | 1.467 mm | 207,1 kg |
Breite und Tiefe sind bei allen Größen gleich: 610 × 282 mm. Nutzbare DC-Energie bei 100 % Entladetiefe, 0,2 C und 25 °C; die nutzbare Systemenergie kann je nach Wechselrichter abweichen.
| Allgemeine Daten | HVS+ |
|---|---|
| Batteriemodul | 2,56 kWh, 102,4 V, 38,5 kg |
| Max. Ausgangsstrom | 25 A dauerhaft, 55 A für 15 s |
| Max. Lade-/Entladeleistung | 12,8 kW pro Turm |
| Maximale Kapazität | 38,4 kWh (3 × HVS+ 12.8 parallel) |
| Zelltechnologie | Lithium-Eisenphosphat (LFP) |
| Wirkungsgrad (Round Trip) | ≥ 95 % |
| Betriebstemperatur | −10 bis +50 °C (Leistungsreduzierung zwischen −10 und +5 °C) |
| Schutzart / Aufstellung | IP55, innen und außen, Bodenaufstellung |
| Kommunikation | CAN / RS485 |
| Anwendungen | Netzparallel, netzparallel mit Notstrom, Inselnetz |
| Zertifikate | VDE 2510-50, IEC 62619, CE, UKCA, UN38.3 |
| Garantie | 10 Jahre (laut BYD Limited Warranty Letter HVS+) |
Welche Wechselrichter sind mit der BYD HVS+ kompatibel?
Die HVS+ funktioniert nur an Wechselrichtern, die BYD bzw. der Wechselrichterhersteller freigegeben hat. Die Freigabe gilt teilweise nur für bestimmte Größen:
| Hersteller | Wechselrichter | Freigegebene Größen |
|---|---|---|
| KOSTAL | PLENTICORE plus (G2), PLENTICORE BI (G2), PLENTICORE G3, PLENTICORE MP G3 | HVS+ 5.1 bis 12.8 |
| Fronius | Symo GEN24 Plus, Verto Plus | HVS+ 5.1 bis 12.8 |
| Fronius | Primo GEN24 Plus | HVS+ 5.1 und 7.7 |
| GoodWe | ET G2 | HVS+ 5.1 bis 12.8 |
| Solis | S6-EH3P-Serien (dreiphasige Hybridwechselrichter) | HVS+ 5.1 bis 12.8 |
Stand Oktober 2026, ohne Gewähr: Grundlage sind die BYD-Kompatibilitätsliste HVB/HVM+/HVS+ (V1.1) und die Fronius-Liste kompatibler Speicher. Bei Fronius gilt die Freigabe abhängig von länderspezifischer Zertifizierung und Verfügbarkeit. Prüfen Sie vor jeder Planung die aktuelle Liste und die dort genannte Mindest-Firmware.
BYD HVS+ erweitern und parallel schalten
Jederzeit erweiterbarLaut BYD lassen sich Module später nachrüsten, unabhängig vom aktuellen Ladezustand („Extend anytime at any SOC“). Die BCU gleicht den Ladezustand der Module automatisch an. |
Bis zu 3 Türme parallelParallel geschaltete Türme müssen dieselbe Anzahl Module haben. Ob und ab welcher Firmware der Wechselrichter den Parallelbetrieb unterstützt, steht in der Kompatibilitätsliste. |
Keine MischsystemeHVB lässt sich nicht mit HVM+ oder HVS+ parallel schalten, HVM+ nicht mit HVS+. Planen Sie deshalb von Anfang an mit einer Serie. |
Aktuelle FirmwareBYD schreibt vor, immer die neueste Firmware auf der Battery-Box zu installieren. Updates laufen über die BYD Energy App und auch aus der Ferne (OTA). |
Installation und Inbetriebnahme der HVS+
|
1 |
Turm aufstellenDie Battery-Box steht auf dem Boden; Base, Module und BCU werden übereinander gestapelt und über die patentierte interne Steckverbindung verbunden. Ein HVS+-Modul wiegt 38,5 kg – planen Sie für das Stapeln zwei Personen ein. |
|
2 |
BCU anschließenDC-Leitungen zum Wechselrichter, Kommunikation per CAN oder RS485. Für die Kabelschuhe empfiehlt BYD eine hydraulische Crimpzange mit Sechskant-Einsätzen für 6 mm² und 10 mm². |
|
3 |
Mit der BYD Energy App in Betrieb nehmenDie App verbindet sich vor Ort per Bluetooth mit der Batterie, die Cloud-Anbindung läuft über WLAN oder LAN. Das dafür nötige BYD Smart WiFi/LAN-Modul liegt laut BYD dem BCU-Paket bei. Spielen Sie bei der Inbetriebnahme die aktuelle Firmware auf und prüfen Sie, dass die Batterie online bleibt. |
|
4 |
Installateur freigeben lassenDie App kennt die Rollen Besitzer und Installateur. Damit Sie die Anlage aus der Ferne überwachen und warten können, muss der Besitzer sich registrieren und Sie im Bereich „Autorisierungsmanagement“ freigeben. |
BYD empfiehlt, mit den aktuellen Online-Kurzanleitungen und Installationsvideos zu arbeiten statt mit der gedruckten Anleitung, die veraltet sein kann.
BYD HVS+, HVM+ oder HVB: welcher Speicher passt?
Die HVS+ ist die richtige Wahl für kompakte Speicher bis 12,8 kWh pro Turm an Wechselrichtern mit hohem Batteriespannungsbereich. Wer mehr Kapazität oder höhere Ströme braucht, greift zur HVM+; die HVB bietet die größte Kapazität, leichtere Module und 15 Jahre Garantie. Entscheidend ist immer die Freigabe des jeweiligen Wechselrichters.
| HVS+ | HVM+ | HVB | |
|---|---|---|---|
| Modulkapazität | 2,56 kWh | 2,76 kWh | 2,97 kWh |
| Modulspannung (nominal) | 102,4 V | 51,2 V | 51,2 V |
| Module pro Turm | 2–5 | 3–8 | 2–10 |
| Nutzbare Energie pro Turm | 5,12–12,8 kWh | 8,28–22,08 kWh | 5,94–29,69 kWh |
| Maximal (3 Türme parallel) | 38,4 kWh | 66,2 kWh | 89,07 kWh |
| Dauerstrom / Spitze (15 s) | 25 A / 55 A | 50 A / 80 A | 50 A / 98 A |
| Betriebstemperatur | −10 bis +50 °C | −10 bis +50 °C | −20 bis +50 °C |
| Gewicht pro Modul | 38,5 kg | 41,4 kg | 27,3 kg |
| Garantie | 10 Jahre | 10 Jahre | 15 Jahre |
Alle Werte laut BYD-Datenblättern, nutzbare DC-Energie bei 100 % Entladetiefe, 0,2 C und 25 °C. Die Markteinführung der neuen Serie haben wir in unseren News vorgestellt.
BYD-Speicher bei EWS
Die BYD Battery-Box HVS+, HVM+ und HVB erhalten Sie als EWS-Partner im QuickShop. Unsere Fachberatung hilft bei Auslegung, Wechselrichter-Kombination und Inbetriebnahme.
Häufige Fragen zur BYD HVS+
Was ist die BYD HVS+?
Die BYD Battery-Box HVS+ ist ein modularer Hochvolt-Batteriespeicher mit LFP-Zellen. Ein Turm besteht aus BCU, Sockel und zwei bis fünf Modulen mit je 2,56 kWh und 102,4 V. Das ergibt 5,12 bis 12,8 kWh nutzbare Energie pro Turm.
Was ist der Unterschied zwischen BYD HVS+ und HVM+?
Ein HVS+-Modul hat 2,56 kWh und 102,4 V, ein HVM+-Modul 2,76 kWh und 51,2 V. Die HVS+ erreicht dadurch schon mit 2 bis 5 Modulen eine hohe Spannung, liefert aber höchstens 25 A Dauerstrom. Die HVM+ braucht 3 bis 8 Module, liefert 50 A und kommt auf bis zu 22,08 kWh pro Turm. Welche Serie passt, hängt vor allem vom Batterieeingang und der Freigabe des Wechselrichters ab.
Welche Größen gibt es bei der BYD HVS+?
Es gibt vier Größen pro Turm: HVS+ 5.1 (2 Module, 5,12 kWh), HVS+ 7.7 (3 Module, 7,68 kWh), HVS+ 10.2 (4 Module, 10,24 kWh) und HVS+ 12.8 (5 Module, 12,8 kWh).
Welche Wechselrichter sind mit der BYD HVS+ kompatibel?
Laut BYD-Kompatibilitätsliste V1.1 und Fronius (Stand Oktober 2026) unter anderem KOSTAL PLENTICORE plus G2, PLENTICORE BI G2, PLENTICORE G3 und MP G3, GoodWe ET G2, die Solis-Serien S6-EH3P sowie Fronius Symo GEN24 Plus und Verto Plus. Am Fronius Primo GEN24 Plus sind nur HVS+ 5.1 und 7.7 freigegeben. Maßgeblich ist immer die aktuelle Liste.
Wie viele HVS+-Türme kann man parallel schalten?
Bis zu drei Türme. Alle Türme müssen dieselbe Anzahl Module haben. Mit drei HVS+ 12.8 kommen Sie auf maximal 38,4 kWh.
Kann man die BYD HVS+ später erweitern?
Ja. Laut BYD lassen sich Module jederzeit und bei jedem Ladezustand nachrüsten, bis maximal fünf Module pro Turm. Die BCU gleicht den Ladezustand automatisch an. Prüfen Sie vorher, ob die neue Größe für den Wechselrichter freigegeben ist.
Kann ich HVS+ und HVM+ kombinieren?
Nein. HVS+ und HVM+ dürfen nicht parallel geschaltet werden, und auch die HVB lässt sich mit keiner der beiden Serien kombinieren.
Wie schwer ist ein HVS+-Modul?
Ein HVS+-Modul wiegt 38,5 kg. Ein kompletter Turm wiegt je nach Größe zwischen 91,6 kg (HVS+ 5.1) und 207,1 kg (HVS+ 12.8).
Welche App braucht man für die BYD HVS+?
Die BYD Energy App für iOS und Android. Sie dient zur Inbetriebnahme, für Firmware-Updates, Wartung und Monitoring. Vor Ort verbindet sie sich per Bluetooth, für die Cloud braucht die Batterie WLAN oder LAN über das BYD Smart WiFi/LAN-Modul.
Darf die BYD HVS+ im Freien aufgestellt werden?
Ja, die HVS+ hat Schutzart IP55 und ist laut Datenblatt für innen und außen geeignet. Der Betriebsbereich liegt bei −10 bis +50 °C; zwischen −10 und +5 °C reduziert die Batterie ihre Leistung.
Wie lange ist die Garantie auf die BYD HVS+?
BYD gibt 10 Jahre Garantie. Die genauen Bedingungen stehen im Limited Warranty Letter der HVS+.
Technische Daten und Freigaben können sich ändern; maßgeblich sind die aktuellen Datenblätter und Kompatibilitätslisten von BYD und den Wechselrichterherstellern.
